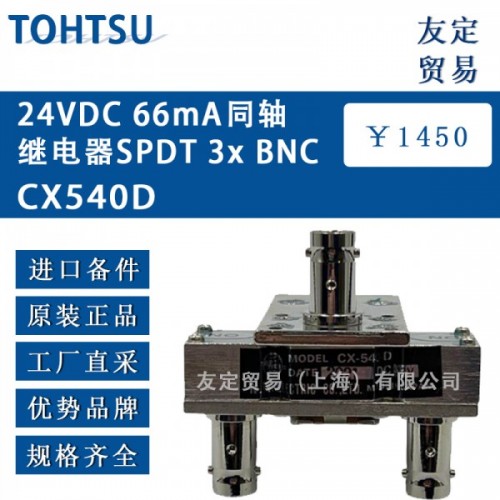

TOHTSU品牌的CX540D型號同軸繼電器是一款設計用于24V DC電源的高性能設備，具備SPDT（單刀雙擲）切換方式和3個BNC母頭連接器。以下是該繼電器的一些關鍵特性：

1. 電壓與電流：工作電壓為24V DC，電流為66mA @24V DC 20°C 。

2. 線圈電阻：線圈電阻為363 ±10% Ohms @ 20°C 。

3. 射頻特性：

• 頻率范圍：50MHz至2000MHz。

• VSWR（駐波比）：在50MHz時為1.005，最差在2000MHz時為1.20 。

• 隔離度：在50MHz時為65dB，最差在2000MHz時為39dB。

• 插入損耗：在50MHz時為0.10dB，最差在2000MHz時為0.25dB。

• RF輸入功率：在不同頻率下可承受的RF輸入功率也不同，例如在2000MHz時為150W 。

4. 動作數據：

• 吸合電壓范圍：20V DC - 26V DC（標稱24V DC）。

• 釋放電壓：最小6.9V DC 。

5. 切換時間：

• 吸合時間：約20ms（典型值）。

• 釋放時間：約15ms（典型值） 。

6. 壽命：預期電氣壽命至少為500,000次操作 。

這款繼電器適用于需要高頻率信號切換的場合，如測試與測量設備、通信系統、雷達系統以及其他高頻信號處理設備中。其設計保證了在各種應用中的可靠性和耐用性。
