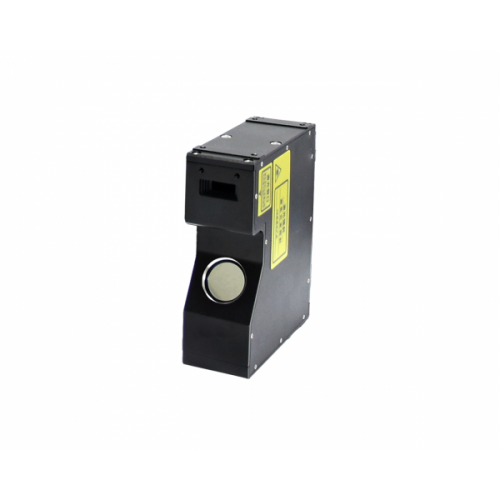

點擊圖片查看原圖
產品簡介：
三維輪廓測量儀 是使用一系列物體的輪廓線條構成三維形體的測量儀。該測量儀采用先進算法可將掃描片斷進行排列，并將全部片斷整合至一個獨立的紋理化的立體模型，從而實現了對物體整個輪廓的掃描。用途廣泛，適用于動作捕捉、動畫、虛擬現實、教育、科研等應用領域。
詳細參數：
產品型號 | UC3D40-40x25 |
輪廓點數(點) | 728 |
近端視野/遠端視野 | 40 / 47 |
安裝距離 | 91.8 |
Z方向重復精度 | 3 |
Z方向分辨率 | 0.01 |
X方向分辨率 | 0.055-0.065 |
測量量程 | 25 |
掃描速度（Hz） | 1335~6786 |
工作功耗 | 460mA@5V |
外形尺寸 | 134.74x42x111 |
數據接口 | USB3.0（3米拖鏈線纜直出/5~30米光纖線纜可選） |
輸入輸出 | 2路輸入（1路輪廓觸發編碼器差分/雙向光耦隔離可選專用，1路起始結束傳感器雙向光耦隔離專用） |
供電電源 | 5V@900mA（USB3.0直供） |
線激波長 | 405(B)/ 650(R) /830(IR)可選 |
線激光安全等級 | 3B |
重量 | 900 |
外殼 | 鋁合金機身，IP65防護等級 |
工作溫度（℃） | 0~+45（無凍結） |
儲存溫度（℃） | -30~+70 |
工作濕度 | 35~85%RH（無凝結） |
操作系統 | Windows 32位/64位 、 Linux X86 64位 、Linux ARM 64位 |
軟件支持 | 支持C/C++/C#等常用編程語言二次開發; |
出廠標定 | 是 |
應用場景：
電纜的凹凸檢測 端子的高度檢測 端子的間距和高度差檢 建筑材料 均勻性檢查 拼焊的形狀檢測
