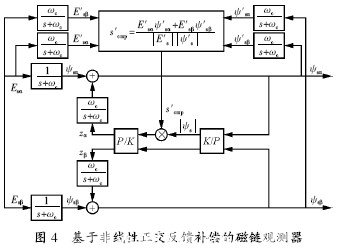

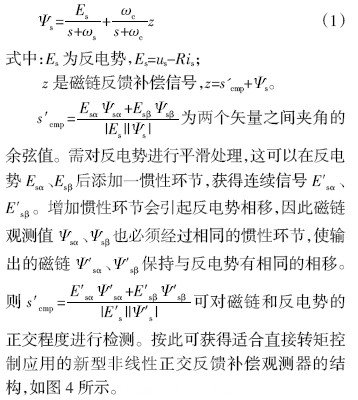

文獻[12]對永磁同步電機直接轉矩控制中磁鏈觀測這一關鍵技術進行了研究，設計了一種新型磁鏈觀測器———非線性正交反饋補償磁鏈觀測器。磁鏈觀測是直接轉矩控制技術中關鍵部分，直接關系到電機的運行性能和直接轉矩控制方案效果，適合永磁同步電機直接轉矩控制應用的新型非線性正交反饋補償磁鏈觀測器算法可以用式（1）表示。
通過仿真，采用的基于非線性正交反饋補償的磁鏈觀測器不僅能在高速下準確觀測磁鏈，而且能有效地解決傳統電壓積分方法在低速時的不足和弊端，從而驗證了基于非線性正交反饋補償的磁鏈觀測器在理論上的可行性。系統的動態響應快，穩態運行平穩，電流正弦，磁鏈能夠運行在圓形軌跡上。
3.5 基于無傳感器控制
通常，高性能的調速系統離不開閉環控制，但速度傳感器的安裝帶來了系統成本增加、體積增大、可靠性降低等問題。因此無速度傳感器控制技術成為研究熱點，其核心是如何準確獲取電機的轉速信息。
文獻[14]指出，代表性的方案有：瞬時轉速估計法，PI 控制器法，模型參考自適應系統法，擴展卡曼濾波法，基于神經網絡的方法。
文獻[6]提出了在無位置傳感器的條件下檢測轉子初始位置的方法，適用于凸極和隱極同步電動機，受電動機參數影響比較小，在靜止、低速、高速范圍內均可以估計出轉子的實際位置，通過向電動機的定子繞組施加高頻檢測電壓，利用空間凸極效應即可確定轉子的初始位置。
文獻[15]指出，早先的無傳感器控制方法主要集中在高速條件下，有：磁鏈位置估算法，特點是簡單而易于實現，但算法性能取決于電壓、電流的測量精度及電機參數準確性；擴展卡曼濾波法，可以直接獲得定子磁鏈矢量和轉子位置的估計值，能很好地抑制測量和擾動噪聲，但算法對電機參數有較強的依賴性，同時卡爾曼增益也很難確定。
文獻[15]針對表貼式永磁同步電動機，在任意同步旋轉坐標系上利用電機穩態操作的結果估計反電動勢，進而實現了轉子位置和轉速的估計，采用的反電動勢常數補償算法，系統對反電勢參數的變化相當穩健。該方法的位置和速度估計精度高，速度控制范圍寬。
文獻[13]介紹了針對內嵌式永磁同步電動機的凸極原理，并且基于這個原理介紹了一種根據輸入電壓檢測電流大小的方法，實現簡便，且沒有依賴電機參數，建立數學模型或要進行復雜計算等缺點。僅需要在原有的電機驅動電路的基礎上增加一套針對初始磁極位置檢測的程序即可。整個程序分為三個部分：第一部分是測量并比較0毅和180毅電角度的電壓矢量，并選擇一個大的電壓矢量作為起始的角度；第二部分將整個電氣360毅周期分為12 個區域，每30毅一格，從0毅或者180毅開始，測量給定電壓矢量的電流，在保證測到最大電流時，減少測量的步數，使得測量的時間也盡可能的縮短；第三步則是進一步細分角度，利用二分法來精確的檢測磁極位置的角度。這種方法實現起來簡便，無須預知電機的參數，無須增加硬件設備，僅須在每次啟動電機時導入相應程序即可。
4 永磁同步電機未來研究熱點
1）在材料技術方面，隨著半導體技術的不斷進步，使永磁同步電機體積能夠再減小。
2）在電機控制方面，研究如何進一步提高無速度傳感器直接轉矩控制性能。
3）有無速度傳感器控制的速度辨識的研究、矢量控制的魯棒性研究，直接轉矩中電壓矢量選擇智能化的研究。
4）永磁同步電機控制系統穩定性的問題，研究哪些因素對穩定性有影響。
參考文獻：
[1] 冷再興. 永磁同步電動機弱磁調速控制[D].華中科技大學，2006.
[2] 張昱，張興. 永磁同步電機直接轉矩控制系統的改進[J].合肥工業大學學報，2007.
[3] 徐華中，劉鵬. 一種改進的永磁同步電機直接轉矩控制仿真[J].武漢理工大學學報，2008.
[4] 朱洪海. 永磁同步電動機控制系統及其控制方法研究[D].浙江大學，2006.
[5] 許峻峰. 提高永磁同步電動機調速系統性能方法研究[D].西南交通大學，2005.
[6] 郭熠. 永磁同步電動機轉子初始位置檢測方法[J].微電機，2004.
[7] J S Kim and S K Sul.New Stand-still Position de-tection Strategy for PMSM Drive without Rotational Transducer[J].Conf. record of IEEE，QPEC，1994:363-369.
[8] D W Chung，J Kang，S K Sul.Initial Rotor Position Detection of PMSM at Standstill without Protational Transducer [J]. Electric Machines And Drivers，1999. International Conference IEMD 99.9-12，1999，(5):785-787.
[9] P L Jansen，R D Lorenz.Transducerless Position andVelocity Estimationin Induction Machines and Salientac
Machines [J]. IEEE Transactions on Industry Applications,1993，31(2):240.
[10] Yuhong Z，Kenneth A. Adaptive Flux and Speed Estimation for Induction Motors[C]. Proceedings of American Control Conference， San Diego， California，1999，2521-2525.
[11] 徐生林，鄭敏，盧航遠，楊成忠.永磁同步電機直接轉矩控制的改進與仿真[J].機電工程，2009，26(2)：38-41.
[12] 查焱，芮延年，孟淮玉，杜海軍.永磁同步電機直接轉矩控制的磁鏈觀測研究[J].江蘇電器，2008，5：10-11.
[13] 季榮斌，范啟富，朱武標.一種新型的永磁同步電機磁極位置檢測方法[J]. 蘭州工業高等專科學校學報，
2009，16(1)：26-28.
[14] 駱再飛，蔣靜坪，許振偉.交流伺服系統及其先進控制策略綜述[J].機床與液壓，2002，6:7-10.
[15] 曾岳南，毛宗源，羅彬，暨棉浩.永磁同步電機無位置速度傳感器控制[J].電力電子技術，2006，40(4).
[16] 趙越嶺，王燕秋，王英麗.無速度傳感器直接轉矩控制系統的轉速估算方法綜述[J]. 遼寧工學院學報，
2003，23（6）.
[17] Tajima Hetal. Speed Sensor-less Vector Control method for an Industry Drive System [J]. IEEE. PCC，Yoko-
Hama，1995: 1034-1039.
[18] 賈洪平，賀益康.永磁同步電機直接轉矩控制中零矢量的作用研究[J].電氣傳動，2006，36(4): 13-17.
[19] 郭緒猛，劉景林.永磁同步電機直接轉矩控制研究與仿真[J].微電機，2007，40(4): 12-14.
[20] 林輝，劉軍.基于矢量控制的永磁同步電機研究[J].電機設計，2009.
[21] 暨綿浩，曾岳南，曾建安，等.永磁同步電動機及其調速系統綜述和展望[J].電氣時代，2005，5: 20-23.
[22] 林立，黃聲華.基于矢量控制的高性能異步電機速度控制器的設計[J].電子技術應用，2006 (2): 102-105.
[23] Bouchikers，Capolinoga. Vector Control of a Permanent-Magnet Synchronous Motor Using AC-AC Matrix
Converter [J].IEEE Transactions on Power Electronics，1998，13 (6):1089-1099.
[24] 王春民，孫淑琴，安海忠，等.基于DSP永磁同步電動機矢量控制系統的設計[J].吉林大學學報:信息科學#p#分頁標題#e#
版，2008，26 (4): 343-346.
[25] 林利華，胡育文.磁鏈觀測器的實現[J].電源世界，2004(4).
[26] 郭前崗，李耀華，孟彥京.現代交流傳動系統調速技術綜述[J].微計算機信息（測控自動化），2004，20（11）.
[27] 李正熙，王占擴，楊立永.永磁同步電動機直接轉矩控制策略綜述[J].變頻器世界，2006.
[28] 謝運祥，盧柱強.基于MATLAB/Simulink 的永磁同步電機直接轉矩控制仿真建模[J]. 華南理工大學學報
(自然科學版)，2004，32（1）.
[29] 田淳，胡育文.永磁同步電機直接轉矩控制系統理論及控制方案的研究[J].電工技術學報，2002(2):8-11.
[30] 謝成祥.永磁同步電機直接轉矩控制系統的分析與仿真研究[J]. 華東船舶工業學院學報（自然科學版），
2004(6):39-43.
