一、主要技術參數：
供電：交流輸入范圍選擇開關AC220V/AC110V
輸出：4路輸出、共地
V1:24V20A V2:±15V5A V3:5V5A
散熱：內置風扇散熱制冷
保護：過載、過壓、短路、過溫
保修：整機保修1年
適用：光纖激光打標機或其它行業
尺寸： 240x125X60(mm）
交流供電輸入范圍...................................95~132/170~264VAC
涌浪電流...................................................冷啟動30A/115V,60A/230V
輸入頻率...................................................47~63Hz
輸入漏電流...............................................＜1mA/230VAC
電源調整率(滿載）..................................≤±0.5%
電壓偏差...................................................24V≤±1%，其它≤±3%
輸出電壓調整范圍....................................24V±5%
輸出過載保護............................................105~150% 自動恢復
輸出過壓保護............................................115~150% 關閉電源，重新開啟恢復正常
上升時間......................................................50ms滿負荷（典型）
保持時間......................................................20ms滿負荷（典型）
工作環境溫度.............................................. -20℃~+50℃
冷卻方式......................................................風扇制冷

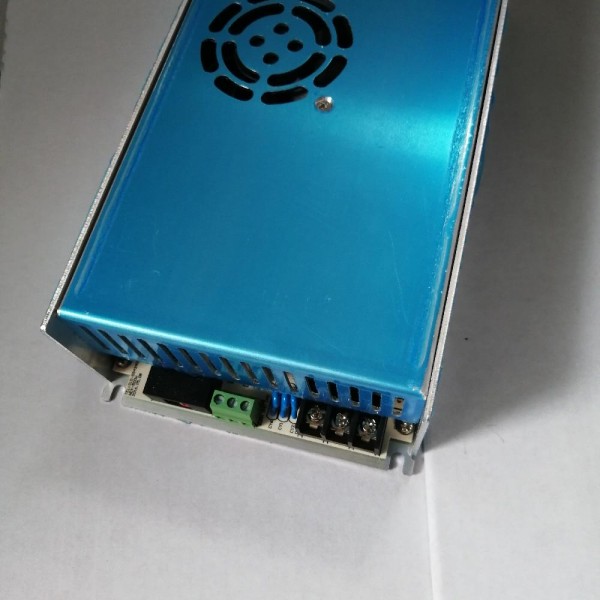

二、輸出控制：
激光（P1）短接（P2）+24V無輸出；
振鏡（P3）短接（P2)±15V,+5V無輸出

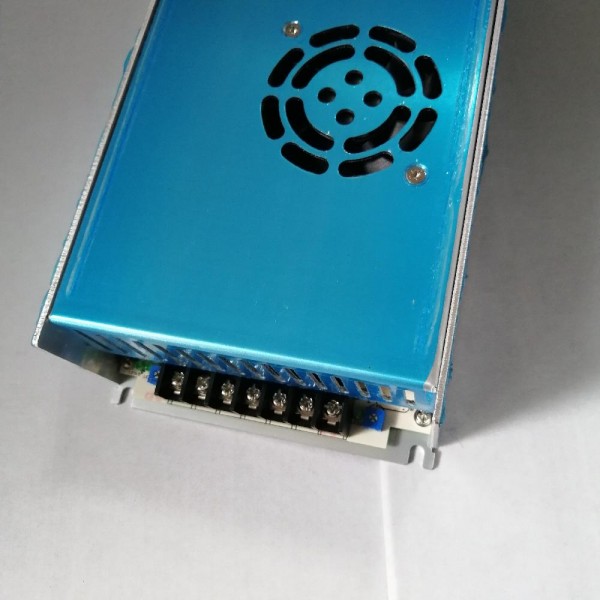

三、輸出接線:
+24V = 激光器供電正
COM2 = 激光器供電負
+15V = 振鏡供電正
COM3 = 振鏡GND(零)
-15V = 振鏡供電負
+5V = 控制卡供電正/激光指示燈供電正
COM3 = 控制卡供電負/激光指示燈供電負
