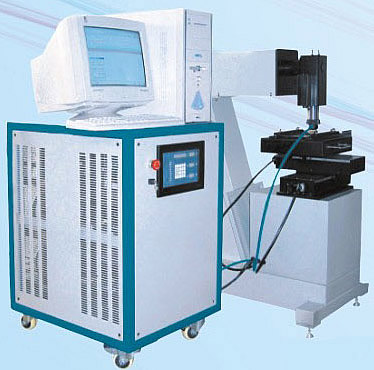

| HP-JGH200型YAG激光焊接機 | |
|
“和牌”系列YAG激光焊接機是利用高能脈沖激光實施工件間的焊接，脈沖氙燈作為泵浦；首先由脈沖激光電源點亮氙燈，并輸出恒定小電流使氙燈處于預燃狀態，再由控制系統來控制脈沖激光電源使氙燈放電，并產生一定脈寬和頻率的光波，光波在激光聚光腔內照射ND：YAG激光晶體，使晶體受激輻射，再經過激光諧振腔諧振后，產生波長為1064nm的激光，激光經過擴束、反射、聚焦后即可對工作進行精密焊接。 激光焊接是采用激光光束聚焦裝置產生極高能量密度的光束，將激光的焦點定位在需要焊接的工件上，工件就會在極短時間熔化在一起，從而達到焊接的效果，是目前世界焊接領域最為先進的工藝技術。 YAG激光焊接機特點 1．可用于精密器件的超精密焊接； 2．非接觸焊接，可實現點焊、縫焊、密封焊； 3．速度快、深度大，深寬比可達5：1，變形小； 4．焊縫平整、無氣孔，無污染，熱影響區小； 5．焊縫強度高、韌性好； 6．激光束易實現按時間與空間分光，能進行多光束同時加工及多工位加工； YAG激光焊接機應用領域 應用于鋼、銅、鋁、錫、鎳、鉻、金、銀、鈦、鈮等多種金屬或合金，也能用于多種異種材料間的焊接，如黃銅-銅、鈦-鉬、鎳-鈦等。 主要應用于汽車制造、計算機外部設備、航空航天設備、光通訊設備、機電產品、電子、電池、五金工具業、機械、模具等金屬器件的焊接，可進行點焊、縫焊及氣密性焊接，并可適應多種焊接軌跡。 產品技術參數 激光工作介質 Nd：YAG 最大輸出功率 200W 激光波長 1064nm 最小光斑直徑 0.2mm 焊接最小熔池 0.1mm 脈沖頻率 1-100HZ可調 脈沖寬度 0.2-20ms 焊接深度 0.05-1.5mm 整機耗電功率 10KW 激光功率穩定度 < 2.5 % 工作臺行程 300×300 |
|
