飛秒激光為電子測試中高頻測量用傳統矢量網絡分析儀找到了一種經濟有效的替代品。
德國聯邦物理研究院（PTB）的研究人員通過發射100 fs脈沖的近紅外激光束進行測量

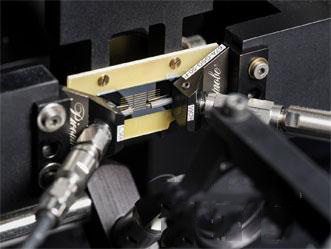

激光束被分為泵浦光和探測光束。泵浦光激發的光導開關集成在一個平面波導上，激發產生的2 PS電壓脈沖在平面波導上傳播。探測光束通過平面波導產生的電光效應來檢測電壓脈沖電場。可以通過延遲線改變泵浦光和探測光束之間的時間延遲進而精確測量電壓脈沖的形狀。
這些測量通常采用矢量網絡分析儀進行(VNAs），使用了當今最精準的高頻測試設備，=頻率高達1太赫茲（1012Hz）。但是，VNAs設備非常昂貴，并且需要使用多頻率擴展器以覆蓋較寬的頻率范圍。
VNAs測量基于離散頻率功率波檢測。頻率的變化帶來了頻率分辨測量的可行性。測量結果通常由散射參數標明。為了準確測量高頻設備，通常需要通過定向耦合器區分前后傳播信號。
通過激光技術，德國聯邦物理研究院的研究人員通過檢測平面波導不同位置的電壓脈沖區分向前和向后傳播信號。即使是對時間重合的前后傳播信號區分也是可行的。
通過這種全新光電時域測量方法，研究人員證實了高達500 GHz、頻率間隔為500MHz的平面波導散射參數測量的可行性。
除了進行高頻測量，該方法還可用于高頻同軸設備的測量，以便形成精確的電壓脈沖標準。
