火炬系統內滲入氧氣會造成災難性后果，尤其遭遇易燃廢氣更是嚴重。為防止事故發生，保障生產安全，可靠的氧氣測量至關重要。
中國某化工廠是國內最大的丙烯腈-丁二烯-苯乙烯(ABS)樹脂生產商，而ABS 生產過程中必不可少的原材料是丁二烯。
丁二烯極易燃燒，易對健康和環境造成潛在危害。因此，在丁二烯工廠啟動和關閉時產生的廢氣需運送至火炬系統，燃燒分解后才能釋放至大氣；同時，必須小心控制廢氣中的氧含量，避免爆炸風險。
▏ 繁瑣的順磁法氧氣監測
該公司在火炬管道處安裝了一臺順磁氧分析儀，以便對丁二烯廢氣中的氧含量進行監控。
依托順磁法測量的技術原理，要求對氣體樣品進行預處理；同時，在生產過程中丁二烯廢氣中含有10%的水蒸氣，氣體在低溫時容易發生聚合反應；而冷凝水和丁二烯聚合物會堵塞采樣管和預處理過濾器，進而導致測量故障和大量的清潔、維護工作。
同時，取樣式分析儀存在固有的滯后性；因此即使系統正常運行，也無法保證火炬系統的安全性。
▏ 對穿式可調諧二極管激光技術的嘗試與弊端
為獲取更可靠的測量結果，工程師采用可調諧二極管激光(TDL) 分析儀取代順磁氧氣系統。
TDL 測定氣體濃度，免受水蒸氣和背景氣體的影響，測量穩定且可靠性高；但該公司的火炬管道只有DN300，對于典型的對穿式TDL 來說管徑太細，因而無法安裝（分體的激光發射器和接收器裝置，必須仔細對焦）；最終被迫采用取樣式方案，在取樣管道后安裝額外的TDL 測量池。
但這種方案，無法進行氮氣吹掃以保持TDL視窗無灰塵和水分堆積，因此，必須在分析儀前端安裝采樣、過濾和預處理設備；同時，在日常維護中，取樣和預處理系統仍然會出現故障，氧氣測量頻繁地出現問題；故證明預處理設備是該問題的根源。
▏ 采用探頭試設計的 TDL 分析儀是答案

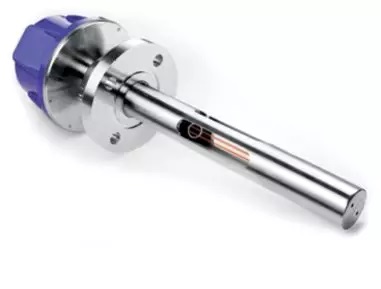

梅特勒-托利多GPro 500 可調諧二極管激光 (TDL) 分析儀，不同于大多數的對穿式設計，GPro500 采用探頭式設計，前端裝有一個三面垂直的反射棱鏡（直角棱鏡），可引導激光束反射至分析儀內部的接收器。
同時，該設計允許在DN100 這樣的細管道內安裝GPro 500，且因在光源與接收器之間無需對焦，安裝簡單，維護量極低，只需1年左右驗證一次，且智能傳感器管理技術(ISM®)的預診斷功能，幫助持續監測光程質量，并預測清潔維護的時間。
▏ 可靠的原位測量
GPro 500 氣體分析儀安裝簡單、維護量低，無需取樣或預處理設備，最終該公司在火炬管道上安裝了GPro 500；同時，自安裝后9個月以來，GPro 500 維護量低，無故障，提供精確、實時的氧含量測量，保障火炬系統安全運行，助力企業降本增效！
