近日，中國科學(xué)院上海光學(xué)精密機械研究所高功率激光單元技術(shù)實驗室提出一種基于稀土離子Tb3+摻雜磷酸鹽作為綠光激光材料的新方案，相關(guān)研究成果發(fā)表在《美國陶瓷協(xié)會》（Journal of the American Ceramic Society）上。
稀土離子Tb3+摻雜材料的可見光發(fā)光，在顯示技術(shù)、可見光通信和激光醫(yī)療領(lǐng)域具有應(yīng)用潛力。氟化物玻璃因其低聲子分布而被廣泛用作增益光纖的主體材料。然而，化學(xué)和機械性能差、制造困難以及昂貴的成本限制其發(fā)展，尋找新的玻璃基質(zhì)材料是科研人員的研究方向和重點。

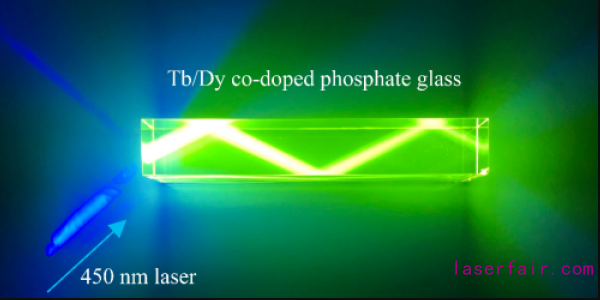

激光器450nm照射下的磷酸鹽玻璃
研究團(tuán)隊提出一種Dy3+離子敏化的Tb3+摻雜磷酸鹽玻璃實現(xiàn)高發(fā)光效率、強化學(xué)和機械性能、制備工藝成熟的激光基質(zhì)材料新方案。采用成熟工藝，制備出光學(xué)性能好、物理化學(xué)性質(zhì)穩(wěn)定的稀土摻雜磷酸鹽玻璃，為制備光纖奠定基礎(chǔ)；同時，利用Dy3+離子敏化Tb3+離子，克服Tb3+在藍(lán)光波段吸收弱的缺點，增強其可見光發(fā)光效率。實驗發(fā)現(xiàn)，在磷酸鹽玻璃中，Tb3+離子的光學(xué)J-O參數(shù)Ω2和Ω4/Ω6可分別達(dá)到21.60×10–20cm2和0.73。濃度為0.5mol%的Dy3+離子敏化Tb3+離子，泵浦光425nm的能量轉(zhuǎn)移效率高達(dá)55%，541nm的發(fā)光強度增強高達(dá)4倍。實驗中測得綠光的壽命達(dá)2.86ms。
研究工作得到國家科技部重點研發(fā)項目、國際科技合作重點項目、上海市科學(xué)技術(shù)委員會、國家自然科學(xué)基金、國家自然科學(xué)基金國際（地區(qū)）合作交流項目、中科院國際人才計劃的支持。
轉(zhuǎn)載請注明出處。
相關(guān)文章
熱門資訊
精彩導(dǎo)讀
關(guān)注我們
