Scientific Reports:基于掃描MEMS反射鏡的高角度分辨率360°激光雷達的研制

來源:長三角G60激光聯盟2023-01-30 我要評論(0 )

據悉,中國香港城市大學、日本千葉工業大學研究人員對高角度分辨率360°激光雷達的最新研究發表在《Scientific Reports》上。光探測和測距(雷達)已應用于許多領域,如機...

據悉,中國香港城市大學、日本千葉工業大學研究人員對高角度分辨率360°激光雷達的最新研究發表在《Scientific Reports》上。

光探測和測距(雷達)已應用于許多領域,如機器人導航、自動駕駛汽車、無人駕駛飛機、土地測量等。多通道激光雷達系統具有較大的視場(FoV),在自動駕駛領域具有重要意義。然而,收發器的數量限制了多通道激光雷達系統的垂直角度分辨率,并使其成本高昂(成本高達7.5萬美元,是自動駕駛汽車中最昂貴的組件)。另一方面,微機電系統(MEMS)反射鏡的出現可能為低成本、高角度分辨率的激光雷達系統提供一種非常有前景的解決方案。本文展示了一種基于MEMS反射鏡的高角度分辨率360°激光雷達系統。采用MEMS反射鏡與激光雷達旋轉平臺相結合,實現了360°× 8.6°(水平×垂直)視場。與現有的商用多通道360°激光雷達系統相比,該系統的角度分辨率是Velodyne HDL-64激光雷達傳感器的13.8倍。

本文報道的二維MEMS反射鏡最大可達90°,反射面為64 mm2。為了提高分辨率,設計減小了反射鏡面積,使反射鏡頻率達到0.4 kHz × 21.3 kHz(水平×垂直)。為了實現二維掃描,將一維MEMS反射鏡與旋轉平臺相結合。旋轉平臺是一種獨立于MEMS反射鏡的成熟且易于控制的裝置。此外,旋轉平臺可以實現激光雷達系統的360°水平掃描。因此,與使用二維MEMS反射鏡設計的激光雷達系統相比(后者需要更復雜的系統架構和光學組件),旋轉平臺可以顯著降低整體系統復雜性,同時提供360°視場。

在研究中,MEMS反射鏡放置在研究人員自行設計的單收發模塊中,與360°旋轉平臺集成,實現全景掃描。與多通道激光雷達系統相比,本系統不受激光源和接收器數量的限制,能夠?qū)崿F(xiàn)0.07°× 0.027°(水平×垂直)的角度分辨率和360°× 8.6°(水平×垂直)的視場。通過這種配置,360°視場激光雷達系統可以以合理的價格(1700美元)實現。研究人員還開發了一個數據處理程序,將掃描數據轉換為三維點云圖,生成的圖像驗證了基于MEMS鏡像的激光雷達系統的完整功能。

設計及原理

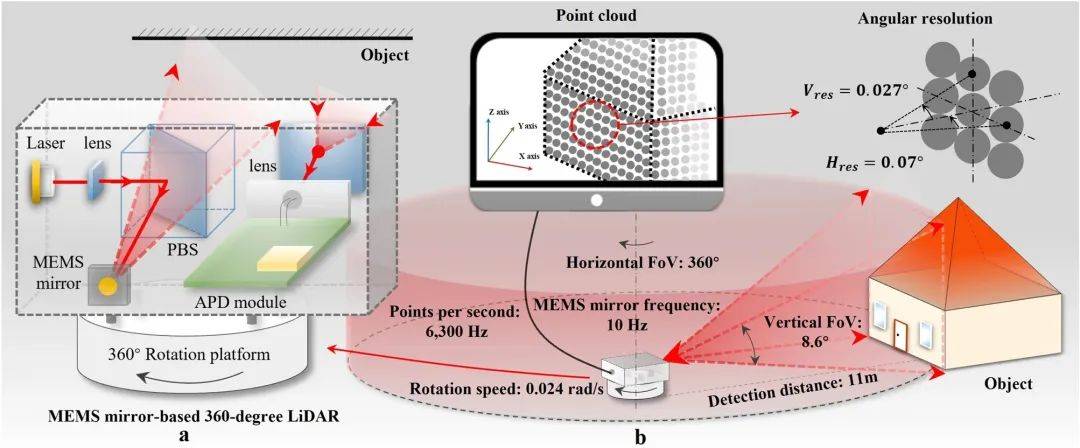

圖1:基于MEMS反射鏡的360°激光雷達系統(a)激光雷達系統示意圖。(b)激光雷達的研究場景和規格。

基于MEMS反射鏡的360°激光雷達系統

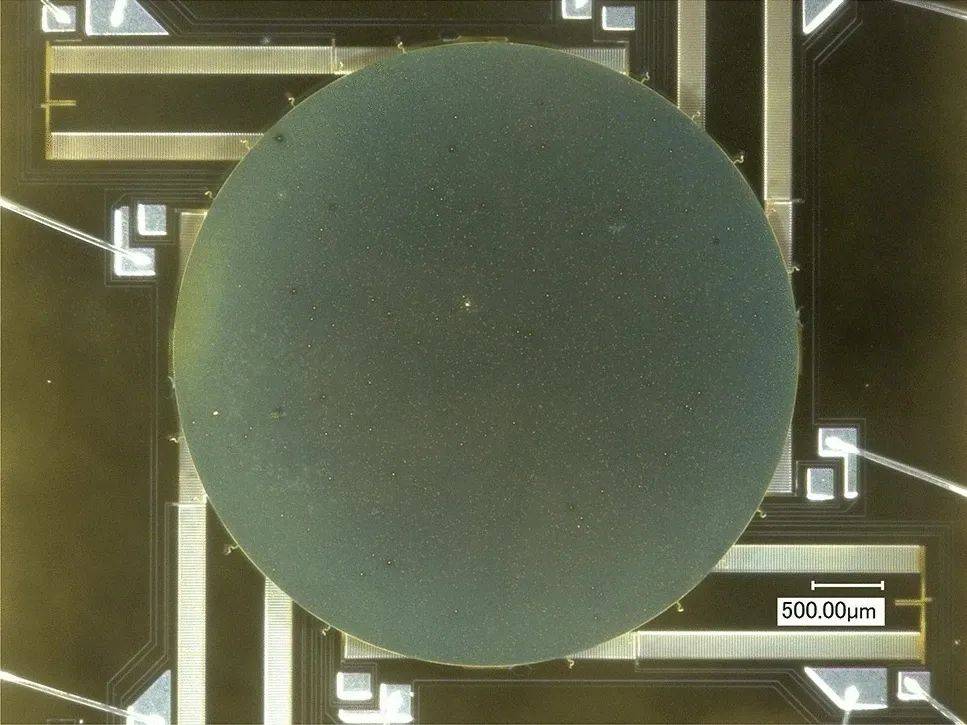

圖2:MEMS反射鏡結構。

發射器和接收器模塊

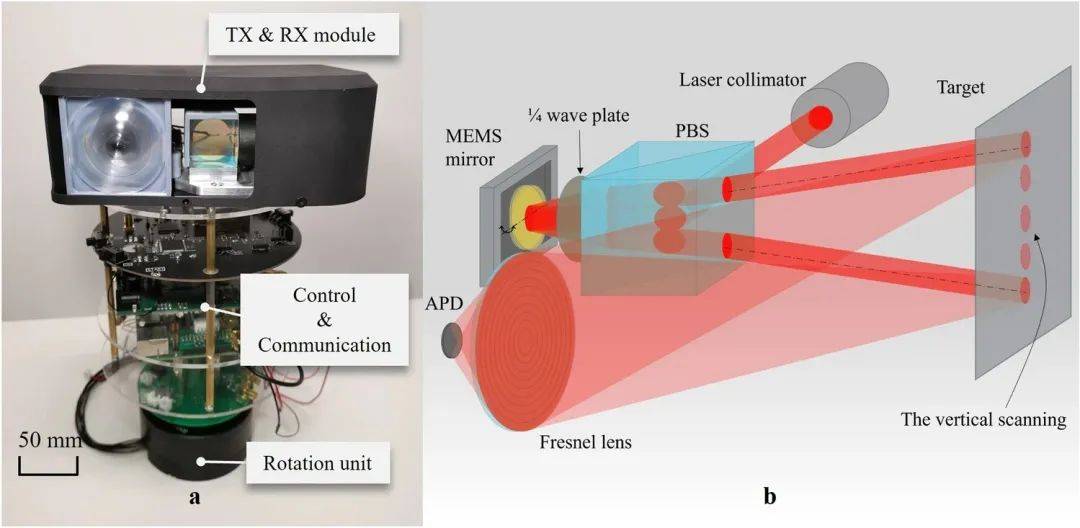

圖3:激光雷達系統布局。(a) 360°激光雷達系統雙軸結構。(b) TX和RX模塊示意圖。

系統控制與通信

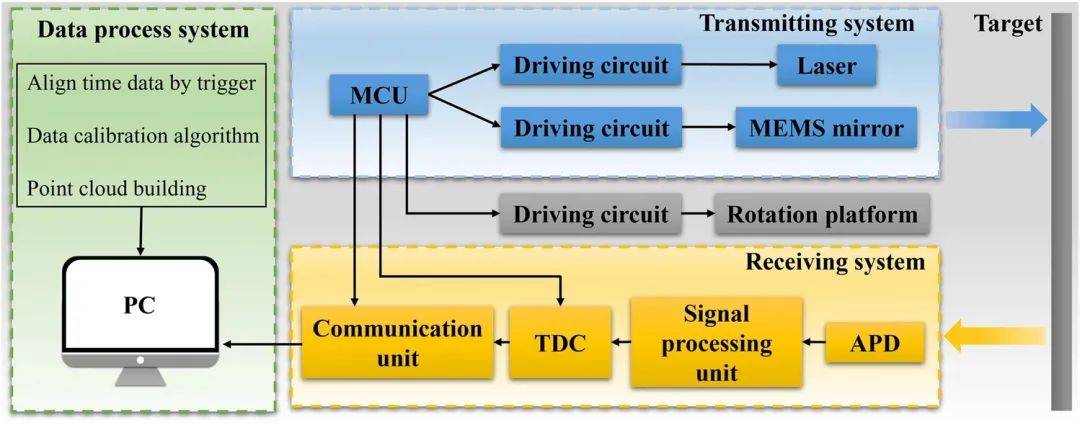

圖4:激光雷達系統原理圖。

實驗

測量是在室內進行的,在360°激光雷達系統周圍放置了兩個物體(圖5a)。環境光的主要來源是熒光燈。因此,在APD前面應用了一個濾光片,只允許905 nm波長的光通過。在激光雷達系統周圍2 m處放置兩個不同材質和幾何形狀的多平面目標。360°雷達系統標定后得到的點云正面視圖如圖5b所示,可以看到兩個物體形成的表面。角分辨率達到0.07°× 0.027°(水平×垂直)。圖5c和圖d是點云提取的深度圖,其中不同顏色表示點到原中心的距離。

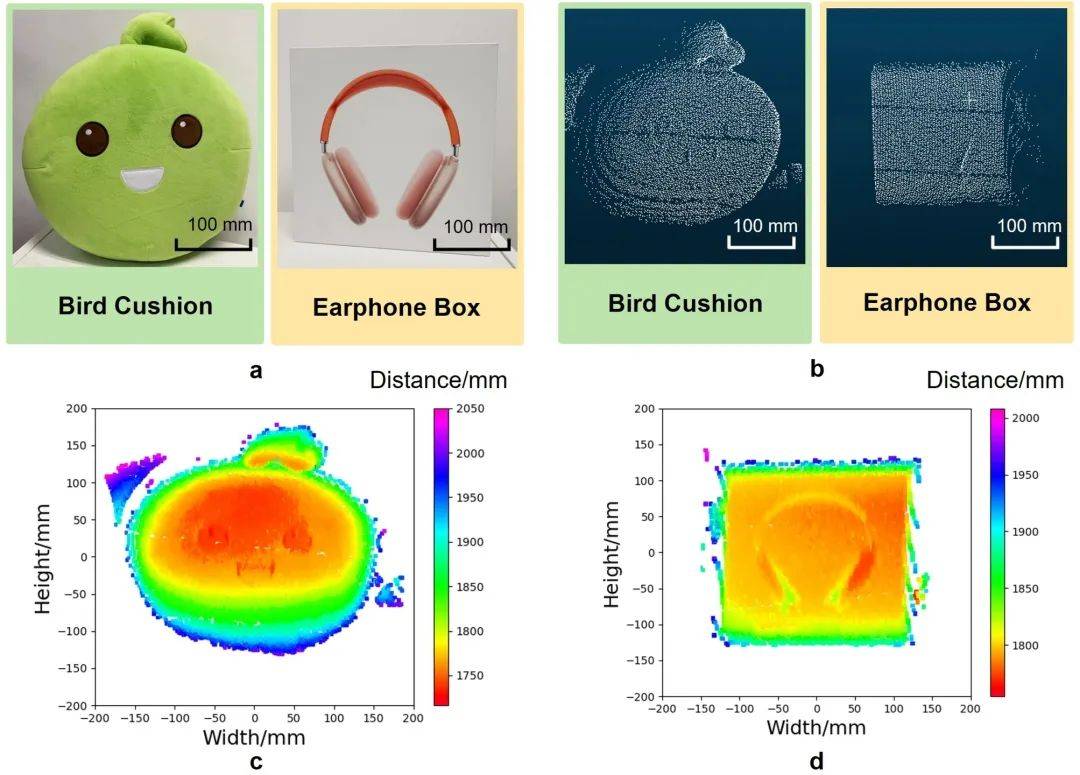

圖5:掃描結果。(a)被掃描物體的照片。(b)掃描后的點云圖。(c)靠墊深度圖。(d)耳機盒深度圖。

在更大的空間內進行掃描實驗,進一步驗證了360°掃描性能。實驗流程如下:首先,激光雷達系統在完成360°掃描過程后位于P1(圖6a),移動到下一個點P2進行同樣的掃描過程,并在P3和P4進行同樣的掃描過程。

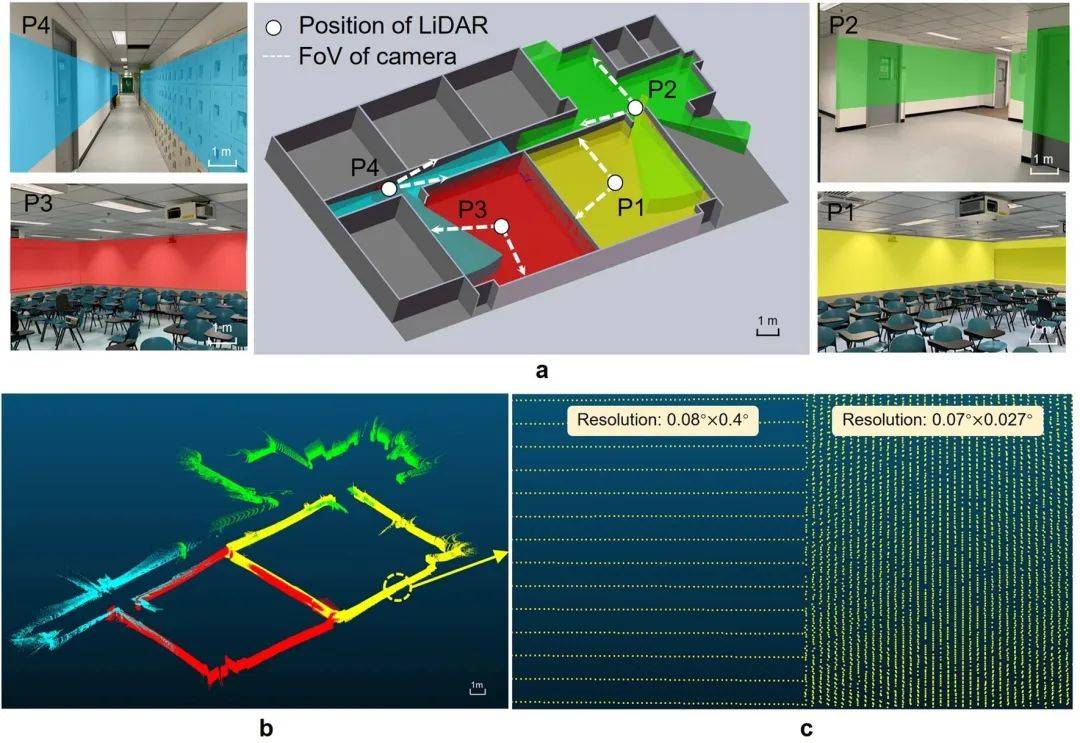

圖6:空間掃描結果。(a)房間及走廊的三維結構。(b)合并點云的等距視圖。(c)掃描結果比較。左為Velodyne HDL-64仿真結果; 目前的研究結果更密集,角分辨率更高,可以在相同的壁面積和距離下顯示更多的細節。

結論

在本研究中,展示了一種基于MEMS反射鏡的具有高垂直掃描分辨率的360°激光雷達系統。實驗結果表明,該系統具有較好的視場(水平方向360°,垂直方向8.6°)和角分辨率(水平方向0.07°,垂直方向0.027°)。該功能可進一步實現高質量的全景掃描,為自動駕駛、機器人導航、室內測量等提供經濟實惠的解決方案。
