一、激光切割概述

激光束通過聚焦成直徑很小的光斑，焦點處能量極高，高能量使被切割材料在極短的時間內加熱到汽化溫度，蒸發形成斷裂，隨著光斑與被切割材料的相對運動，形成切縫。激光切割應用范圍廣，除了高反射率材料，如金、銀、銅和鋁合金之外，絕大多數有機與無機物都可以用激光切割。激光切割由于速度快、切縫小、切邊受熱影響小，所以被切割材料極少變形。由于激光切割擁有無毛刺、皺折、精度高、無需接觸等特點，與傳統的等離子切割、刀具切割、火焰切割相比更具優越性，因此深受相關行業的青睞，并廣泛應用于服裝、電子、皮革、工藝品等制造行業。

二、激光切割系統介紹

眾為興激光切割系統操作簡單，界面簡潔，所見即所得。具有教導編輯功能、數據導入功能、手動繪圖、圖形再編輯、仿真功能、歸零功能、暫停功能、IO診斷功能、手動調試功能等。教導編輯功能可以手動教導各種軌跡、圓、橢圓、矩形等，將需要切割的軌跡教導成數據；導入功能可以導入Mastercam等繪圖工具生成G代碼，或者導入AutoCAD等軟件生成的DXF文件，或者CorelDraw等軟件生成的PLT文件作為切割軌跡加工的原始數據；仿真功能可以在正式切割之前模擬加工，可提前發現加工中將出現的錯誤；IO診斷和手動功能，在調試機器和檢測機器故障的過程中尤為重要；圖形再編輯，可以對切割圖形進行矩陣陣列、任意角度旋轉、平移、鏡像、復制、排列等操作、使切割軌跡更優化。

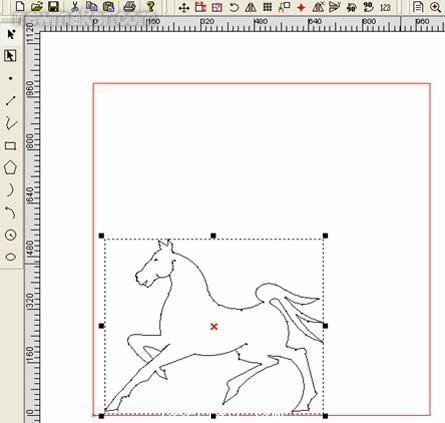

圖形編輯界面如下：


三、運動控制卡部分功能介紹

·32位PCI總線，即插即用；
·4軸伺服/步進電機控制，每軸可獨立控制，互不影響；
·脈沖輸出的頻率誤差小于0.1%；
·最大脈沖輸出頻率為4MHz，支持單脈沖（脈沖+方向）和雙脈沖（脈沖+脈沖）方式控制方式；
·4軸均有位置反饋輸入，32位計數，最大計數范圍 -2,147,483,648~+2,147,483,647；
·直線或S曲線加/減速，非對稱直線加/減速；
·任意2-3軸直線插補，任意2軸圓弧插補；
·可用連續插補功能，最大驅動速度2MHz；
·每軸都有2 個32位比較寄存器，用于邏輯位置計數器或者實際位置計數器的位置大小比較，可用于軟件限位；
·可接收伺服馬達驅動器的各種信號，如編碼器Z相信號、到位信號、報警信號等；
·運動中可實時改變速度和目標位置；
·運動中可以實時讀出邏輯位置、實際位置、驅動速度、加速度、驅動狀態；
·位置計數器具有可變環形功能，邏輯位置計數器及實位數器是32位長的上/下環形計數器；
·每軸有8入8出數字I/O，除2限位信號外均可作為通用I/O使用，數字輸出可用于伺服開啟，伺服報警復位等信號；
·每一個輸入信號的輸入端都裝備積分型的濾波器，可以設定哪一個輸入信號的濾波器功能變為有效或無效，濾波器的時間常數從8個種類里可以選擇1個。

該款運動控制卡，有一個比較實用的功能——“連續插補”。連續插補功能是指：當上一條運動指令未完全執行完的情況下，允許放入下一條插補指令，這樣循環執行可以保證插補軌跡的連續性，使切割出的產品邊緣更平滑。多種速度曲線也能使機器運動更流暢平滑。

四、結束語

ADT-8948A1運動控制卡不僅可以用于激光切割行業，其它很多行業都可以應用。在工業PC機+運動控制卡+控制單元（伺服+電機）的運動控制方案中，運動控制卡作為運動控制系統的核心部件，他是運動控制系統中不可或缺的一部分。ADT-8948A1作為一款高性能的四軸運動控制卡，它不僅可以用在切割機中，也可以用在其他工業設備中，如、涂覆、點膠、雕刻機、噴涂機、點膠機、焊接機等。(end)
