項目概況:
該項目位于四川省，總建筑面積6.3319萬平方米，在一期基礎上擴建后，年新增鐵礦石處理能力900萬噸，年新增精礦產量282.36萬噸，精礦品位達到57%以上。從而使該鐵礦具備每年鐵礦石處理能力1550萬噸、年精礦產量510萬噸以上的綜合能力。項目總投資29.16億元。
項目目的：
施奈德PLC主站和從站I/O之間采用S908光纖聯網，主站PLC與控制室之間采用以太網交換機聯網.
項目概述：
半自磨電氣樓2個主站+1個I/O，變電所1個I/O ，電氣樓2主站+1個I/O，地面礦變電所、一期變電所、造廠電氣樓和原礦2#泵站值班室分別分布1個I/O。主站和從站之間均采用光纖聯網。(具體參見下圖1)
系統要求：
系統為施奈德昆騰系列PLC(主站CPU140CPU67160,主站適配器140CRP93200，從站適配器140CRA93200),以S908為基礎的遠程I/O網絡技術，RIO使用同軸電纜縛設線路，要求系統為S908雙網冗余，主站和從站之間采用光纖聯網。便于日后站點擴展光纖中繼模塊統一選用為同一型號。

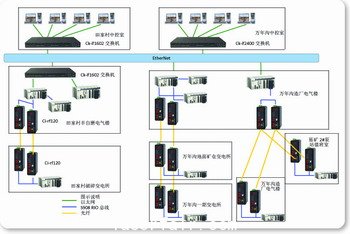

網絡組網結構：
使用設備型號及數量：
Model：Ci-rf120-M 數量：16臺
結束語
該系統采用Ci-rf120-M進行光纖傳輸，解決了現場電磁干擾、地環干擾和雷電破壞的難題，大大提高了控制信號可靠性、安全性和保密性，同時也解決了傳輸距離近的問題，打破傳統用戶僅限于選用國外昂貴的產品，深圳訊記提供本地化服務，極具性價比的產品是替代進口同類產品的不二選擇.
轉載請注明出處。
