      2 工作原理

      VM1關斷，電流通過VD續流，接著VN2導通。由于VM2的阻抗遠小于二極管阻抗，因此通過VM2續流。VMl、VN2觸發脈沖如圖2所示。圖2中td為續流二極管導通時間。


      二極管消耗的功率為P=VtdI0。一般快恢復二極管壓降0．4 V，當電流20 A時，二極管消耗功率為0．8 W。如采用MOSFET，則消耗的功率將小很多。本實驗采用威世半導體公司的60 A的MOSFET，其導通等效電阻為0．0022 Ω。當電流為20 A時，消耗功率約為0．088 W。

      由電流紋波公式可知，增大電感、減小ton都可以減小紋波。為了不提高電感容量，實驗中采用200 kHz的工作頻率，其中電感選用4．8-μH，根據公式可得激光管壓降2 V時紋波電流約為1 000 mA。

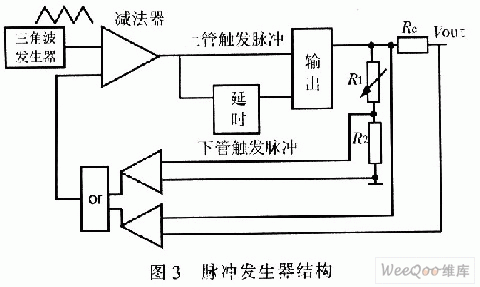

      系統采用了電流負反饋電路，以適應激光二極管的要求。當負載變化，電流略大于給定電流時，減小ton寬度，電壓降低。電流略小于給定電流時，增加ton寬度，這樣可以維持電流穩定。圖3所示為脈沖發生器結構。
