微型2D碼點陣打標系統及其應用(下)

星之球激光 來源:激光網2011-12-21 我要評論(0 )

一般在 激光打標 中,激光光束的焦點要落在材料表面才能獲得最佳的對比度。然而也有一些例外,如木材料的打標,將材料稍稍偏離焦點反而會獲得更好的對比度。這是因為發...

  一般在激光打標中,激光光束的焦點要落在材料表面才能獲得最佳的對比度。然而也有一些例外,如木材料的打標,將材料稍稍偏離焦點反而會獲得更好的對比度。這是因為發散的較大光斑降低了激光的功率密度,增加的材料表面的加熱燃燒,而小光斑大功率密度會將過多的能量浪費在汽化木材上,反而適得其反。然而我們也需要權衡這種做法的利弊,較大的失焦光斑會使標識的清晰度降低,損失部分細節。

  為了驗證這一效果,我們在兩塊木板上打上相同的圖像,一個將激光完全對焦在木板上,另一個則稍稍偏離焦點,看看兩個標識在對比度上有何不同。整個打標系統由一個FH Flyer打標頭和一臺48-2 (25 W)激光器組成,均由WinMark Pro激光打標軟件控制。打標頭上配有焦距為200mm的透鏡,可提供290µm (0.011”)的光斑大小。

  打標文件為一個導入的.eps矢量圖像——一輛消防車和TrueType®字體的文本。我們在軟件中創建112.5 mm x 139.7 mm (4.43” x 5.5”)的邊界,功率設為25 W,打標速度設為254毫米每秒 (10 in/sec)

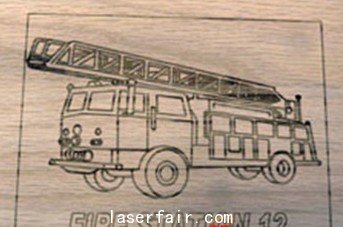

圖2 在光束焦點打出的圖像,細節精細清晰,但對比度較低

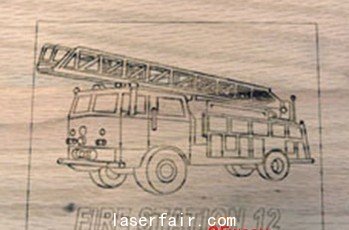

圖3 在失焦11 mm處打出的圖像,雖然細節有所損失,但對比度卻大大增加

  上圖為在焦點打出的圖像,下圖為偏離焦點11 mm (0.43”)打出的圖像。偏離焦點后,對比度明顯增加了,線條也略微變粗。兩者的打標時間相同,均為28.89秒,在本情況中,稍稍偏離焦點所打出的標識可使圖像更為逼真,躍然于木板之上。
