復合防砂篩管割縫激光切割工藝(中)

星之球激光 來源:激光網2012-02-16 我要評論(0 )

2篩管割縫激光加工裝備 復合篩管割縫是用數控激光加工機床來進行加工的。篩管割縫激光加工機床與常規板材激光切割機床相比的最大不同在于它的夾緊分度機構、篩管支撐和...

  2篩管割縫激光加工裝備

  復合篩管割縫是用數控激光加工機床來進行加工的。篩管割縫激光加工機床與常規板材激光切割機床相比的最大不同在于它的夾緊分度機構、篩管支撐和拖動裝置。夾緊分度機構主要完成加工過程中篩管的旋轉和周向定位,篩管支撐和拖動裝置主要完成篩管的拖動以及防止篩管的懸伸變形。

  常用的數控激光加工機床主要有2種形式:懸臂式和龍門式。懸臂式機床的特點是加工過程中,整個篩管不動,激光切割頭沿工件軸線方向做高速移動,切割效率高。機床懸臂為鋁合金板材焊接成的框架結構,強度和剛度高,可避免高速移動時運動慣量過大、光斑漂移等弊病:龍門式機床的特點是激光切割頭不動,篩管相對于激光切割頭進行同轉分度和沿軸線方向移動。機床整體剛度好,激光輸出穩定。由于篩管長商重,位移速度慢,裝卸難度也較大。復合篩管割縫加工常用的是懸臂式機床.

  3篩管割縫激光加工工藝

  復合防砂篩管的布縫規律是:在軸向,各割縫以一定軸向距均布在篩管同一母線上,形成一列縫,整根篩管均布著幾十列割縫。具體加工工藝如下(如圖l所示):

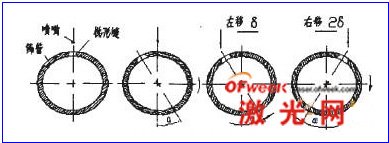

圖1激光加工原理圖

  1)將管體裝在支架上,一端由旋轉定中器支撐,另一端由數控旋轉頭夾緊,保證管軸和機床x軸平行;

  2)調整激光切割頭,使切割頭光軸位于過管軸的垂直面內,并使切割頭氣體噴嘴位于管體最高點處;

  3)在機床Z向移動切割頭,使焦點位于穿孔位置上,并調整切割頭噴嘴與篩管表面的距離到預設值:

  4)將篩管逆時針旋轉a角a等于梯形縫錐度的I/2),使縫隙的一個梯形面處于豎直位置,切割頭向左平移δ=(D/2)Sina-△(D為篩管外徑,△是一個工藝調整值,與篩管壁厚、激光輸出功率等有關),保證切割頭上噴嘴到篩管表面距離保持不變:

   5)利用脈沖光在割縫端點打孔將篩管穿透,然后,激光由脈沖變為連續,焦點變化到切割位置,切割頭沿篩管軸線方向切割,加工出梯形縫的一個梯形面:

  6)切割到設計縫長后。套管順時針旋轉2a角.切割頭向左平移2δ,然后沿回程切割出另一個梯形面,加工完成一條完整的梯形縫:7)按照同樣的操作,周向復始,便可完成整根篩管的加工。
