工業網絡在紙箱印刷機械的解決方案(二)

林星華 來源:中國自動化網2012-04-13 我要評論(0 )

3 DeviceNetBuilder軟件調試 3.1通訊連接 通訊參數設定好后,選擇網絡在線,即可以搜索網絡中的設備,當搜索完畢后,選擇00號主站網絡,會顯示出檢測到的網絡模塊和設備...

3 DeviceNetBuilder軟件調試

3.1  通訊連接

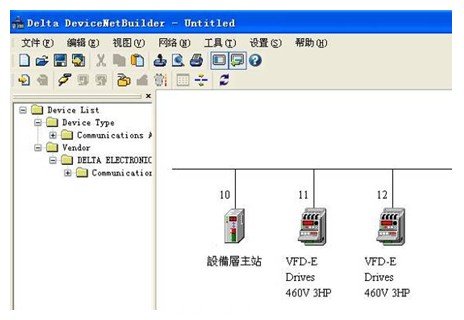

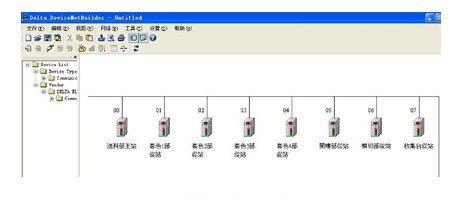

  通訊參數設定好后,選擇“網絡—在線”,即可以搜索網絡中的設備,當搜索完畢后,選擇00號主站網絡,會顯示出檢測到的網絡模塊和設備。選擇10號主站網絡,會顯示出檢測到的網絡模塊和設備,如圖4所示。

圖4  選擇10號主站網絡,會顯示出檢測到的網絡模塊和設備

3.2 模塊參數設置

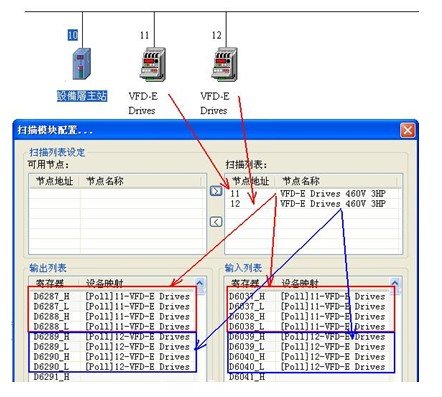

  用鼠標左鍵雙擊DNET Scanner主站模塊圖標,可以進入主站模塊的“掃描模塊配置”工具,設定從站的掃描列表,以及寄存器的對應設備(地址)映像表:

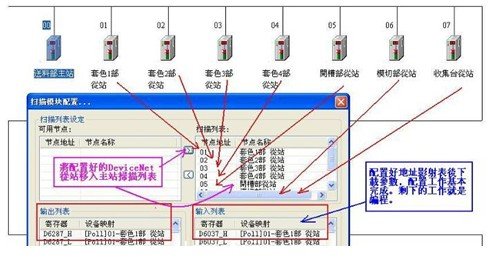

  分別連接到套色1、套色2、套色3、套色4、開槽、模切、收集的主站PLC,切換到各個設備層網絡,并且編輯地址影射表,如圖5所示。




  圖5  編輯地址影射表

  配置好后,將PLC工作模式切換到停止,選擇“網絡—下載”,將設定好的參數下載到DeviceNet模塊中,下載完畢后,再運行重新PLC。檢查主站DVPDNET-SL的“MS LED”和”NS LED”指示燈都是綠色,并顯示DeviceNet的通訊節點號。這樣DeviceNet的設定工作就基本完成。

4 結束語

  該設備整臺機器是按照高要求、高速度、高效率、可靠性及安全性而設計制造,最高送料頻率是200張/分鐘,最大進紙尺寸1200×2400(毫米),能夠快速換單,操作調整方便,自動歸零和自動復位。所有間隙或定位數字化電動調整。通過人機界面可儲存常用訂單,實現快速換單操作。而整套設備的技術亮點在于總線網絡的應用,一方面簡化設備制造的配線工作,減少配線時間,提高配線精確性;在生產現場建造或組裝設備時,不再需要特殊配線規則和詳細數據,或特殊培訓,簡化了設備安裝工藝;另一個方面提高了設備用戶的監控和維護效率,通過總線網絡可以減少生產和維護的工作,參數設定完畢后可以通過保存到HMI的配方,減少相同工藝的重復生產的調整和設置工作,使生產工作標準化,便于設備管理。并可以實現快速的網絡故障信息診斷,減少系統停機時間。總而言之,工業網絡是很好的應用工具。
