過程控制技術中介質的溫度測試在所有工業領域中都有應用，并且在各個領域應用的差異很大：如化學反應、食品加工以及建筑物的空調系統和控制系統。不過，它們也有相同的地方：測量傳感器和顯示器或數據處理設備間的距離很長。由于連接電纜很長，過電壓可能會耦合進來（并不僅僅是由大氣放電引起）。因此，應該按照如下步驟，來進行過電壓保護，其中在溫度的測量時采用了標準的電阻溫度計Pt 100。而測量儀器所在的建筑物并沒有外部防雷系統。

溫度的測量是通過測量電阻來確定的。Pt 100電阻溫度計在0 °C時的電阻為100 Ω。此值會隨溫度而改變，其變動大約為0.4 Ω/K。為了測量溫度，施加了一個恒定的獨立電流源（測量電流），它在電阻溫度計上產生電壓降和溫度成正比。為了防止電阻溫度計由于測量電流而引起自身發熱，測量電流被限制為1 mA。在這種情況下，0 °C時Pt 100上的電壓降為100 mV。這個現場測量值必須被傳送到顯示器或處理器。在Pt 100測量傳感器到測量轉換器的各種連接方式中，四線連接是其中的一種典型、最佳連接方式。通過這種接線，排除了導電電阻及其溫度波動對測量結果的干擾。Pt 100電阻溫度計由外部電源供電。導電電阻的變化可由電源電壓的調節自動補償。如果導電電阻不變，則測量得到的電壓Um也保持不變。這些測量電壓，僅隨溫度引起的電阻變化而改變，并在測量轉換器的高電阻轉換裝置處獲得其測量值。因此，在此連接方式中沒有必要使用線補償。

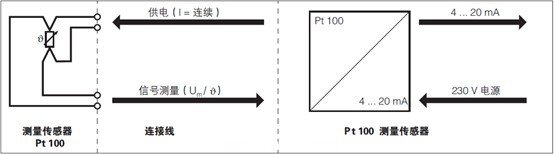

圖例：溫度測量方框圖

注：

為便于統一裝配，溫度測量系統的電源線和測量線應配備相同類型的電涌保護器。實踐已經證明，對用于電源和測量的每對線，都應配備一個電涌保護器。對于Pt 100-測量轉換器的230 V電源以及4-20 mA電流環路，也有必要進行電涌保護的。
