ADSS光纜通常被用于電力公司的數據傳輸通信，遠程在線監控。這種光纜安裝于高壓輸電線上，這種方式最適于安裝在現有線路上，且成本最低。

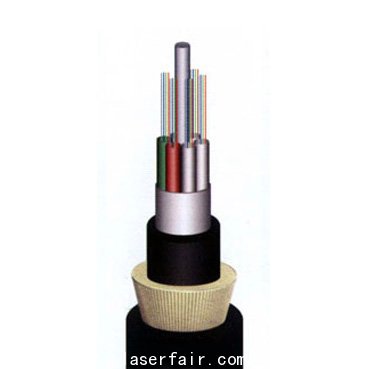

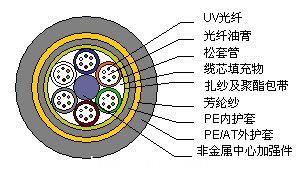

光纜結構是完全非金屬的， 中心加強件是FRP(玻璃纖維增強塑料) ，在上面絞合松套管或填充繩。整個纜芯填滿了阻水油膏并繞包非吸濕性包帶。纜芯上面擠制聚乙烯內護套， 繞包雙層芳綸絲， 以確保結構無扭轉現象。最后擠外護套，采用常規的聚乙烯或一種特殊的能承受高電場的耐電痕聚乙烯。
對ADSS光纜的技術要求相當高，需要廠家提供整套的技術服務。宏達公司具有專門的”張力弧垂計算軟件” ”電場分布計算軟件”和系列光纜選型設計軟件，可以完成光纜的受力計算，選型、配盤、推薦掛點、開盤驗收、施工培訓和督導、設備調試驗收等輔助工具。
|
參數 |
ADSS-4.5KN |
ADSS-10KN |
ADSS-17KN |
ADSS-22.5KN |
|
|
光纖芯數 |
Max.24 |
Max.24 |
Max.24 |
Max.24 |
|
|
最大跨距(m) |
200 |
350 |
700 |
1000 |
|
|
最大工作張力(N) |
4500 |
10300 |
17100 |
22500 |
|
|
最小破斷力(n) |
14000 |
30000 |
45000 |
66500 |
|
|
參考纜重(kgs/km) |
160 |
175 |
190 |
210 |
|
|
參考纜徑(mm) |
13.8 |
14.4 |
15 |
15.9 |
|
|
外護套材料 |
聚乙烯或耐電痕護套 |
||||
|
最小彎曲半徑(mm) |
靜態 |
12.5D |
|||
|
安裝時 |
20D |
||||
|
抗壓扁力 N/100mm |
2200 |
||||
|
滲水 |
按照 |
||||
1.最大跨距基于以下環境條件：溫度、風速、冰厚等……
纜的運行溫度范圍是-40℃-+60℃
2.可專門設計應用于不同環境條件下和跨距的纜
3.可專門設計大芯數到96芯的纜
在高壓電力導體周圍產生的電場電位，會影響ADSS的有效壽命。根據鐵塔的參數，傳輸功率，相導線的相對位置和幾何尺寸采用合適的軟件，可以確定電場電位和強度的曲線圖。據此把ADSS光纜吊掛在空間電位最低的區域，從而延長纜的壽命。在空間電位小于12kv的區域，可采用一般聚乙烯護套，超過12kv則需采用耐電痕護套。
