作者：王雪琴 南京波長光電科技股份有限公司
焊接監控儀用來監控焊接過程中焊接頭的溫度，達到焊條瞬間融化所需要的溫度，提高待焊接器件的焊接質量，從而提高整個產品的品質。對于溫度越高的物體輻射出的中波熱輻射能量越強，在此選取的是波長為1-5微米的中波紅外探測器，該探測器高速非制冷，可以及時有效捕獲焊接頭高溫信息，產品體積小。此產品針對自動化焊接工廠，如機器人焊接。產品組成如下：

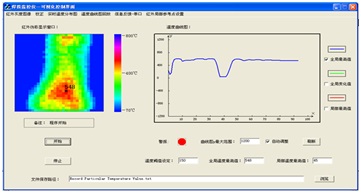

中紅外相機 可視化控制界面
產品工作原理：

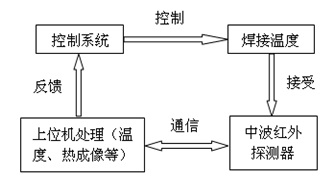

工作原理示意圖
通過中波紅外探測器探測激光焊接溫度的熱輻射能，將數據信息傳給上位機進行一系列處理，處理后的溫度信息反饋給下位機控制系統，由控制系統調節激光輸出功率，控制激光焊接溫度。
產品特點：
·選用高幀頻中波紅外探測器，能夠及時有效捕獲激光焊接過程高溫信息。
·該探測器非制冷，體積較小，安裝方便。
·監控激光焊接溫度范圍廣，可高達2000℃。
·在線實時監控并反饋激光焊接溫度信息，實現激光焊接過程自動化。
·由上位機控制，可以實現遠程焊接現場監控。
產品技術參數：
像素32×32
? 幀速率最大：100fps（另有最大2000fps可供選擇）
波長：1～5um
中波紅外鏡頭：波長3～5um
焦距48mm
（可根據用戶需求定制）
系統通信和控制：USB2.0 全速
電源：USB 供電（5VDC,0.5A）
