摘要：本文討論的簡單電路能夠調節高亮度LED的驅動電流，該電路采用非定制、高度集成的降壓型開關調節器(MAX5035)，能夠準確地控制流過LED的電流。MAX5035 DC/DC轉換器在7.5V至76V寬輸入電壓范圍內保持125kHz固定工作頻率，是汽車應用的理想之選。亮度控制可以通過模擬(線性調節)或低頻占空比(PWM調節)方式實現。
高亮度LED發展背景
近幾年，高亮度LED (HB LED)在各種照明系統中作為光源日益受到青睞，這是由于高亮度LED具有高度的可靠性，使用壽命可以達到幾十甚至幾萬小時，比傳統的白熾燈或鹵素燈的使用壽命高出幾個數量級。基于這一優勢，高亮度LED在汽車照明、公共標示與信號標志以及建筑照明中得到普遍應用。
高亮度LED是經過特殊處理的PN結半導體器件，正向偏置時可發出白光、紅光、綠光或藍光(也可能產生其它顏色光)。作為PN結它們表現出類似于傳統二極管的V-I特性，但具有較高的結壓降。在正向電壓達到VF (從紅光LED的2.5V到藍光LED的4.5V)，流過LED的電流很小；一旦正向電壓達到VF，電流將迅速上升(與傳統二極管相同)。因此，必須采用限流措施限制電流的上升，以防LED損壞。目前有三種基本的限流方式，表1對這三種方式進行了對比：

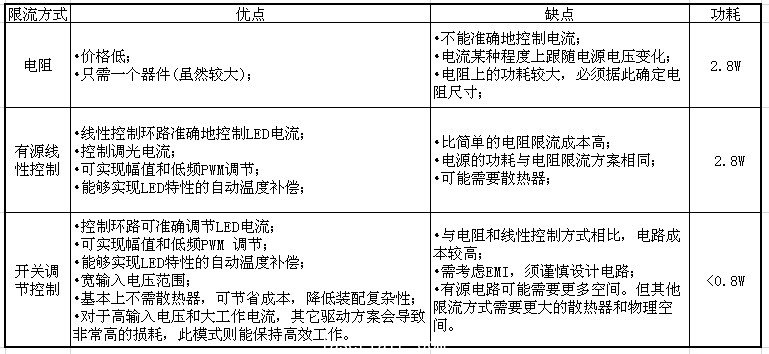

表1 限流方式比較
假設一個白色LED：VF = 4V、ILED = 350mA、VIN = 12V。
高亮度LED開關電源
圖1是基于固定頻率、高集成度PWM開關轉換器MAX5035的高亮度LED電源原理圖，輸出電流可達1A。另一類似器件MAX5033的輸出電流可以達到500mA。這款基于電感的buck調節器能夠準確控制流過LED (或幾個串聯LED，總電壓為12V)的電流。MAX5035的開關頻率為125kHz，輸入電壓范圍高達76V (需使用更高額定電壓的輸入電容和二極管)。此電路可以在較寬的輸入電壓范圍內控制并保持恒定的LED電流。表2總結了該電路的設計規格。

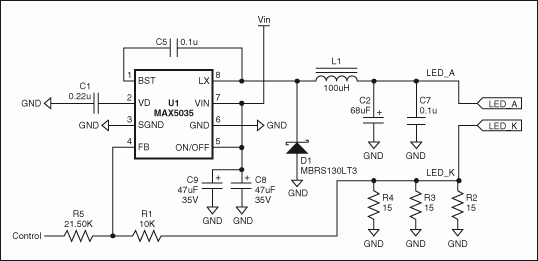

圖1 基于固定頻率、高集成度PWM開關轉換器MAX5035的高亮度LED電源原理圖

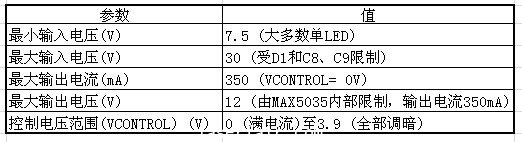

表2 圖1電路的基本參數
利用圖1電路在控制端作用一個電壓調節LED電流(圖2)。圖3給出了這一控制架構的效率。

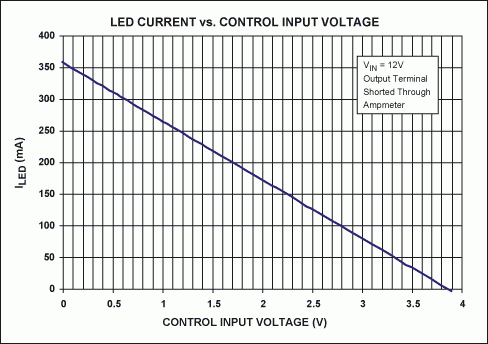

圖2 利用圖1電路在控制端作用一個電壓調節LED電流

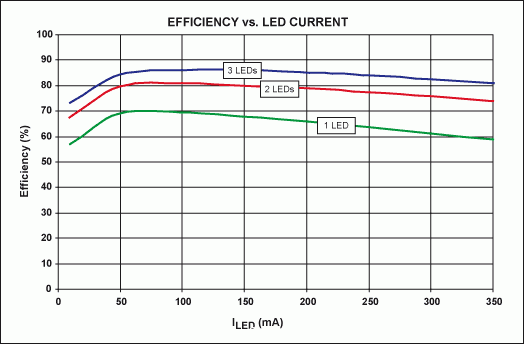

圖3 控制架構的效率
