光纖耦合半導體激光器

星之球科技 來源:安特激光2012-12-28 我要評論(0 )

1、LM系列光纖耦合半導體激光器 高功率、高亮度半導體激光器,主要用于激光泵浦。 SMA905接頭便于光纖連接。 熱沉熱傳導,風冷,免去笨重的水冷。 已安裝兩個溫度傳感器...

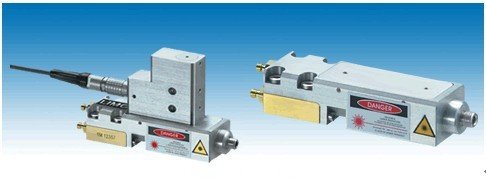

1、LM系列光纖耦合半導體激光器

· 高功率、高亮度半導體激光器,主要用于激光泵浦。

· SMA905接頭便于光纖連接。

· 熱沉熱傳導,風冷,免去笨重的水冷。

· 已安裝兩個溫度傳感器 (NTC/PT100)。

· 密封激光頭。

· 可附加濾波器。

光學參數1

連續激光功率 (W)

30

35

32

40

中心波長1(nm)

805-810, 915, 940, 975-9812

波長偏差 (nm)

±3 (±2)3

譜寬(FWHM)(nm)

< 4

波長溫漂l4(nm/K)

0.3 - 0.4

光纖參數

光纖芯徑 (μm)

200

400

數值孔徑NA

0.22

光纖接頭

SMA905

電氣參數

典型工作電流 (A)

40

45

40

50

最大工作電流 (A)

43

48

43

53

極限電流 (A)

52

58

52

64

典型閾值電流 (A)

5 - 8

典型系列 (%)

42

43

44

44

典型斜效率 (W/A)

0.7 – 1.0

工作電壓 (V)

< 2

反向電壓 (V)

0

熱參數

二極管工作溫度5 (℃)

+15 … 30

儲存溫度 (℃)

-20 … +60

需要熱沉容量 (W)

>64

>70

>62

>76

熱沉熱阻 (K/W)

< 0.1

其它參數

壽命6(小時)

20,000

RoHS 2002/95/EC和CE標準

YES

外形尺寸 (不含接頭) (mm)

87x25x20

重量 (g)

300

附加濾波器

濾波器1600.014, HR@1050-1130nm >99%
濾波器1600.036, HR@1025-1080nm >99%

1光學參數是25℃時參數; 2根據客戶需要可以是其它波長; 3可選項; 4取決于中心波長; 5用NTC/PT100探頭在安裝孔內測量; 6根據ISO 17526:2003 (E)

其它附件

監測二極管參數

工作電壓 (Vdc)

5

監測二極管輸出電壓 (V)

0-2

產品型號命名規則:

LIMO xxx

-Fxxxx

- DLxxxx

- xxxx

xxxx

xxx

輸出功率

光纖芯徑

中心波長

波長偏差

監測二極管

濾波器

30W
32W
35W
40W

200μm
400μm

808, 806, 807, 808, 809,
810, 915, 940, 975-981nm

T2=±2nm
T3=±3nm

M0=不含監測二極管
M3=含監測二極管

F0=無濾波器
F14=濾波器1600.014
F36=濾波器1600.036

例子: LIMO30-F200-DL980-T3M3F0,32W光纖耦合半導體激光器,980nm波長,波長偏差3nm,光纖芯徑200um,含監測二極管,不含濾波器。

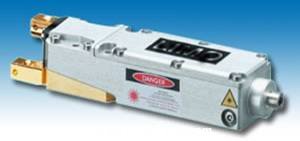

2、FB系列光纖耦合高功率半導體激光器















• 高功率、高亮度半導體激光器,主要用于醫療、打標頭泵浦和材料加工。
• SMA905接頭便于光纖連接。
• 熱沉熱傳導,風冷,免去笨重的水冷。
• 已安裝兩個溫度傳感器 (NTC/PT100)
• 可以附帶紅光指示和輸出功率監測,也可以供應相應傳輸光纖

光學參數

連續激光功率(W)

30

32

中心波長 (nm)

805-810, 915, 940, 975-9801

波長偏差(nm)

±10 (±3,±2)2

譜寬(FWHM) (nm)

< 5 (<4)2

波長溫漂(nm/K)

0.3,0.35,0.4

光纖參數

光纖芯徑(μm)

200

400

光纖接頭

SMA905

電氣參數

典型工作電流(A)

40

40

最大工作電流(A)

50

50

極限電流(A)

60

60

典型閾值電流(A)

5 - 8

典型系列(%)

42

44

典型斜效率(W/A)

0.7 – 1.0

工作電壓(V)

< 2

反向電壓(V)

< 2

熱參數

二極管工作溫度4(℃)

+15 … 30

儲存溫度(℃)

-20 … +60

需要熱沉容量(W)

> 80

熱沉熱阻(K/W)

< 0.1

其它參數

壽命(小時)

20,000

RoHS 2002/95/EC和CE標準

YES

外形尺寸(不含接頭) (mm)

75x25x18(不含紅光指示)75x25x53 (含紅光指示)

重量(g)

300



其它附件

紅光指示參數

紅光激光功率(mW)

> 0.7

紅光波長(nm)

635±5

紅光二極管電壓(V)

3-5

紅光二極管電流(mA)

< 120

監測二極管參數

工作電壓(Vdc)

5

監測二極管輸出電壓(V)

0-2

產品型號命名規則:

HLU xxx

Fxxxx

- xxxx

- xxxx

xxxx

輸出功率

光纖芯徑

中心波長

波長偏差

監測二極管

30W 32W

20μm 400μm

808,806,807,808,
809,810,915,940nm

T0=±10nm T2=±2nm
T3=±3nm

M0=不含監測二極管
M3=含監測二極管

例子:HLU30F200-980-T3M3,30W光纖耦合半導體激光器,980nm波長,波長偏差±3nm,光纖芯徑200μm,含監測二極管.

3、其它高功率光纖耦合半導體激光器





光纖輸出功率[W]

光纖芯徑(NA 0.22)

半導體激光系列

100 μm

200μm

400μm

30





FB

32





FB

35





FB, FO

35





FG

40





FB, FO

45





FG

50





FG

60



STFG

60





STFP

70





STFP

80





STFP

100





STAV5

120





STAV5

180





STAV5

200





STAV10

350





STAV10

#p#分頁標題#e#

4、其它高功率光纖耦合無覆層模半導體激光器 Fiber Coupled Cladding Mode Free (CMF) Lasers

光纖輸出功率[W]

光纖芯徑(NA 0.22)

半導體激光系列

200 μm

400μm

25 (CMF)



STCA

35 (CMF)



STFG

60 (CMF)



STFP

70 (CMF)



STFP

120 (CMF)



STAV5

200 (CMF)



STAV10

300 (CMF)



STAV10

光纖耦合半導體激光器所用的光纖

SMA905-F總參數

SMA905-F100

適合波長(nm)

400 -1000

光纖芯徑(μm)

100

光纖接頭

SMA905

光纖覆層直徑(μm)

140

光纖外層

高保護金屬,鍍PVC膜層

最大激光功率(W)

70

顏色

黑色

光纖長度(m)

1.5, 3

數字孔徑

0.22

短時間彎曲半徑(cm)

1.1

電氣絕緣



長時間彎曲半徑(cm)

4.2

SMA905-F200

SMA905-F400

SMA905-F600

光纖芯徑(μm)

200

光纖芯徑(μm)

400

光纖芯徑(μm)

600

光纖覆層直徑(μm)

280

光纖覆層直徑(μm)

480

光纖覆層直徑(μm)

720

最大激光功率(W)

150

最大激光功率(W)

150

最大激光功率(W)

150

光纖長度(m)

1.5, 3

光纖長度(m)

1.5, 3

光纖長度(m)

1.5, 3

短時間彎曲半徑(cm)

2.1

短時間彎曲半徑(cm)

3.6

短時間彎曲半徑(cm)

5.4

長時間彎曲半徑(cm)

8.4

長時間彎曲半徑(cm)

14.4

長時間彎曲半徑(cm)

21.6

#p#分頁標題#e#
