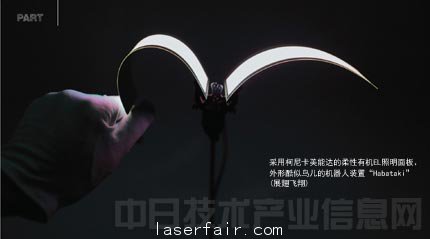

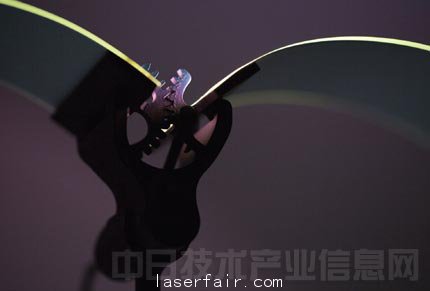

將柯尼卡美能達開發的柔性有機EL照明面板當做翅膀，Takram Design Engineering公司的設計工程師緒方壽人開發出了模仿鳥兒的機器人“Habataki”(展翅飛翔)?？催^其開發流程后發現，類似機器人和電子設備這種曾經需要大量研發費用和大規模生產設備的領域，3D打印機的出現可以更為輕松地完成制造工作。

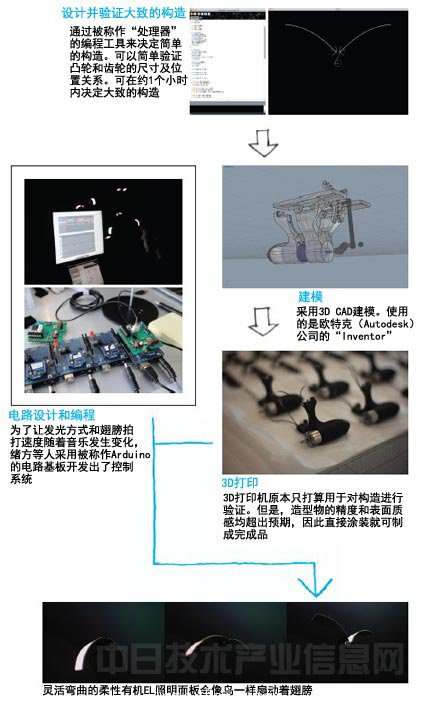

起到關鍵作用的是將3D打印機以及被稱為“電子快速成型（以下稱為電子RP）”設備相結合的開發環境。緒方開發這款機器人的具體流程見下圖。
最新技術也可輕松用于設計
開發Habataki時，緒方根據草圖首先采用叫做“處理器”的編程工具，大致設計了整體的簡單構造。要想驅動翅膀應該采用何種構造？要想優美地扇動翅膀，齒輪和凸輪的最佳位置在哪里？這是一款可簡單進行基本框架驗證的工具。
緒方使用該軟件，“約1個小時設計出了基本構造”。之后，通過3D CAD進行了具體的設計。
與此同時，還開發了可根據聲音控制有機EL照明面板的發光和翅膀動作的電子控制系統。采用像電子工作包一樣可輕松開發控制系統的“Arduino ”平臺，開發出了電路設計和控制程序。
從造型、結構、控制到編程……可由包括緒方在內的2人～3人實現這一系列的開發，這就是目前設計工程能夠提供的實力。
不僅是有機EL照明面板，日本還有很多可行性備受期待、但還不夠成熟的的技術。為了利用這些技術創造出具有創新性的產品，充分利用設計工程師的智慧必不可少。
