圖研免費提供PCB數據的3D轉換工具

星之球科技 來源:中日技術產業信息網2014-02-12 我要評論(0 )

日本圖研與Lattice Technology(總部:東京)合作開發出將印刷電路基板(PCB)的CAD數據轉換成輕量化3D數據格式XVL的工具ODB++ XVL Converter,已於2013年12月16日免費...

       日本圖研與Lattice Technology(總部:東京)合作開發出將印刷電路基板(PCB)的CAD數據轉換成輕量化3D數據格式XVL的工具“ODB++ XVL Converter”,已于20131216日免費發布。

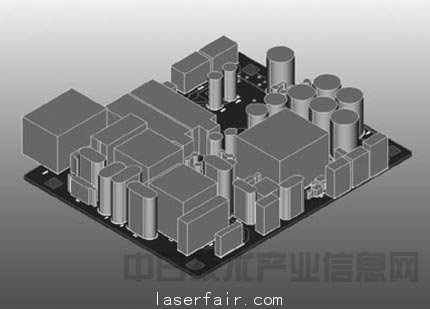

     使用這款工具可以把數據交換格式“ODB++”的PCB數據轉換成XVLODB++的特點是可以保留部件的高度、屬性等信息。而新工具的作用,是利用高度信息,通過立方體和圓筒等,立體表現部件的形狀,并將其轉換成XVL。很多CAD都能輸出ODB++格式,不只是圖研的PCB設計CADCR-5000”、“CR-8000”,澳大利亞Altium、美國Cadence Design Systems、美國明導國際的CAD輸出的數據也可以轉換。

     通過立體觀察PCB,可以直觀地發現當連接器等需要手工插入的部件(無法使用貼片機自動插入的部件)附近有高度較大的部件,可能阻礙操作的情況。制作的XVL數據輸入到“XVL St udi o Z”(圖研與Lattice Technology合作開發)等軟件中,可以對靜電的爬電距離、絕緣距離進行檢驗。通過使用“XVL Studio”(Lattice Technology)系列,還可以利用XVL數據制作立體插圖、作業指導書、工程動畫等。
