隨著焊接材料種類越來越豐富，客戶對焊接質量的要求也越來越高。影響激光焊接質量的因素很多，如保護氣體種類，氣體流量大小，運動控制方式和精度等。諸多影響因素中光纖激光器是保證良好焊接質量的關鍵因素。激光器影響焊接質量的因素也有很多，如激光功率、焊接速度、離焦量等，但往往忽略光束模式這一因素。

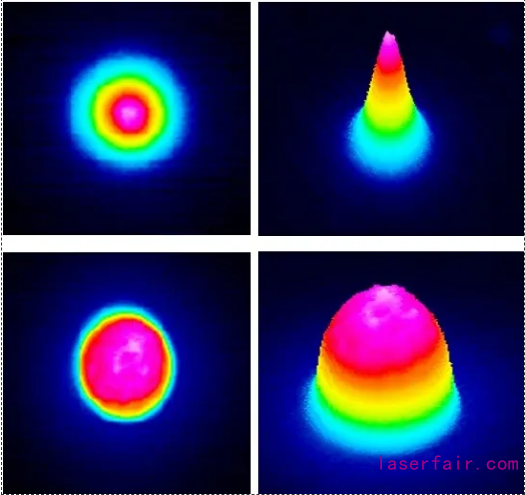

光纖激光器的光束模式分為單模和多模兩種。在焊接應用中，聚焦光斑對焊縫熔深有很大影響，間接影響焊縫的抗拉強度。單模激光器的纖芯比較細，光束質量優(yōu)于多模，激光能量呈高斯分布，中間能量密度最高，三維圖是一個尖圓的山峰狀，如圖中上排兩圖。多模激光器的纖芯相比粗一些，光束質量相比單模要差一些，能量分布相比單模光斑平均一些，三維圖像一個倒扣的杯子，如圖中下排兩圖。

飛博激光以不同光束模式對Q235鋼板進行相關焊接測試，測試結果僅供客戶和終端應用廠家在選擇焊接用激光器時作參考使用。本次測試采用飛博激光2000W連續(xù)激光器，分別以單模和多模兩種模式搭配嘉強BW240-4KW光纖激光高功率及具有同軸 CCD 顯示和照明功能的焊接頭（準直聚焦配比為100:200），及史陶比爾TX90六軸機器人進行焊接，并采用JZX91熔深顯微鏡觀察焊縫熔深。

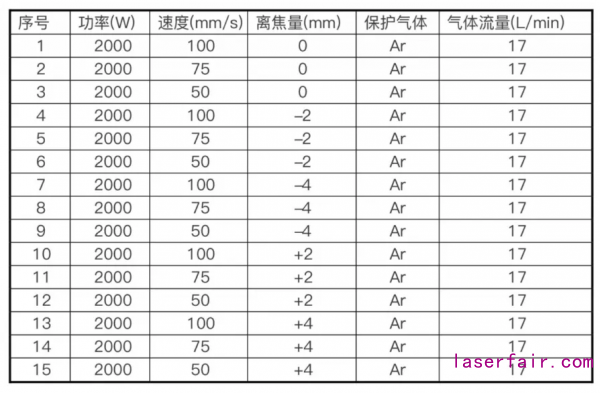

焊接參數如下表所示：

不同光束模式的實驗結果如下圖所示：

（因圖片較大，請橫屏查看）

由上圖分析發(fā)現：

01、激光功率一定的情況下，隨著焊接速度的減小，無論采用單模還是多模激光器，焊縫熔深都會逐漸增大。

02、激光功率一定的情況下，隨著離焦量的減小，無論采用單模還是多模激光器，焊縫熔深都會逐漸增大。

03、在功率、離焦量和速度保持不變的情況下，單模激光器的焊接熔深比多模大。

總結：不同的激光束模式需搭配不同的工藝參數才能達到最佳焊接效果。
