分束鏡立方體
Thorlabs的分束鏡的立方體是由兩個直角棱鏡組成的。在斜邊表面鍍有介質膜，它決定了入射光

的反射和透射比例。由于分束鏡立方體只有一個反射面，這種設計本身避免了平板型分束鏡中時

常會發生的鬼象。在每種型號分束鏡立方體的入射和出射面都鍍有減反膜，最大程度地減小后向

反射。同時分束鏡立方體提供了一種高性價比的解決方案，它將透射光束的偏移降至最小。

Thorlabs同時提供偏振型和非偏振型分束鏡立方體，有已安裝的和未安裝的兩種配置，前者可以

用于本公司的30毫米籠式共軸系統。

偏振型分束鏡立方體 - Thorlabs的偏振型分束鏡立方體可以把隨機偏振光束分為垂直和平行偏

振光（S光和P光），如右圖所示。S偏振態光束反射，與入射光束方向成90°角；而P偏振態光束

透射。偏振型分束鏡立方體在分析或者同時使用兩種偏振態光束的應用中非常有用。

非偏振型分束鏡立方體 - 這些立方體提供50:50分光比，與入射光的偏振態幾乎無關。金屬介

質膜的低偏振依賴性使S態和P態的透射率和反射率差在10%以內。這些分束鏡對隨機偏振光非

常有用，是專門為盡量減少極化效應的應用而設計的。

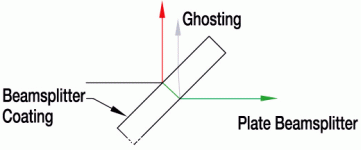

分光平片 - Thorlabs的分光片對45°入射角做了優化，前表面的介質膜能長期穩定。為了減少

光學平片前表面和后表面反射光之間不必要的干涉效應（比如鬼象），這些分光鏡加入了一

個楔子。色散，鬼影，和光束偏移都可能存在，但是這種分束鏡是常規應用的最好選擇。

經濟型分束鏡 - 這種分束鏡是所有分束鏡類型中性價比最高的一種。Thorlabs的經濟型分

束鏡的一側是暴露在空氣中的氧化膜，另一側沒有鍍膜，設計的分光比為50:50或者30:70，

可用于整個可見光光譜范圍（450納米-650納米）內，入射光為非偏振態，入射角為45°。

請注意這種經濟型分束鏡的未鍍膜后表面有菲涅耳反射，會導致發射光束干涉。對反射

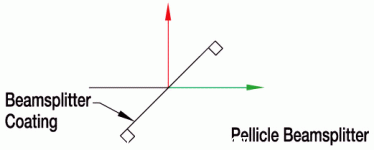

光干涉效應敏感的應用，請考慮使用分束鏡立方體或者薄膜型分束鏡。

波爾卡點陣分束鏡 - 這種類型的分束鏡由帶真空沉積的反射膜玻璃基底組成，這些

真空沉積反射膜滿孔徑陣列式分布，使分束鏡看起來像“波爾卡點陣”。一半入射光

從反射膜反射，另一半從基底上未鍍膜部分直接透射。

波爾卡點陣分束鏡在很寬的波長范圍內都有用，對角度不敏感，非常適合對輻射光源的

能量進行分配。不推薦將這種分束鏡用于成像應用，因為波爾卡點陣會影響成像。
