隨著人類對生存環(huán)境保護意識的日趨加強，發(fā)達國家陸續(xù)頒布實施了環(huán)保法。如果禁止在玻璃中使用對人體有害的氧化鉛和氧化砷，則要求在光學(xué)儀器及光電產(chǎn)品中必須使用環(huán)保化光學(xué)玻璃。為達到這一規(guī)定，世界上生產(chǎn)光學(xué)玻璃的主要廠家，近年來已經(jīng)開發(fā)出了多種系列的環(huán)保光學(xué)玻璃。其中日本的OHARA公司從1993年開始就已向市場提供了31個品種的無鉛、無砷的環(huán)保光學(xué)玻璃，1996年生產(chǎn)的環(huán)保光學(xué)玻璃已達到了93個品種，1997年在產(chǎn)品目錄中的111個品種的光學(xué)玻璃中已全部不含鉛和砷，已處于世界領(lǐng)先地位。日本的HOYA公司在產(chǎn)品目錄的101個品種中，從1994年開始就已推出31個品種的環(huán)保玻璃，2002年已全部實現(xiàn)了無鉛和無砷的環(huán)保光學(xué)玻璃。德國SHOTT公司從20世紀(jì)80年代開始開發(fā)環(huán)保型玻璃，2000年在產(chǎn)品目錄的87個品種中，已有67個品種屬于無鉛和無砷的環(huán)保光學(xué)玻璃。所以光學(xué)玻璃環(huán)保化已是世界光學(xué)材料行業(yè)發(fā)展的必然趨勢。
從化學(xué)穩(wěn)定性、高折射率高色散和價格等方面考慮，在普通光學(xué)玻璃中需加入PbO；從改善氣氛條件、澄清除泡等方面考慮，在普通光學(xué)玻璃中需加入As2O3。大部分光學(xué)玻璃都含有這兩種成分。由于光學(xué)玻璃的折射率和色散在組成中是由各氧化物的比例決定的，為取代PbO和As2O3，必須用具有性質(zhì)相似的氧化物替代。PbO可以由TiO2和Nb2O5取代，As2O3可以由Sb2O3取代。對于鉛含量較高的火石(F)和重火石(ZF)類玻璃來說，需要用較多的氧化鈦(TiO2)替代。而氧化鈦屬于變價態(tài)氧化物，加入過多將使生產(chǎn)技術(shù)的難度大大增加，所出現(xiàn)的問題是在短波范圍內(nèi)透過率下降，玻璃的耐失透性、透明性和除泡性變差。特別是鉑熔制坩堝易對玻璃產(chǎn)生污染，使玻璃著色，在產(chǎn)品出口時著色度達不到要求。為了解決這些問題，從優(yōu)化玻璃的組成、采用高純度原料、改進熔化工藝等方面著手，已取得了比較好的效果。今后在用TiO2和Nb2O5取代PbO后，可能會對某些具有特殊色散性能的產(chǎn)品帶來影響。
成都光明光電信息材料有限公司是我國生產(chǎn)光學(xué)玻璃品種最多的廠家，產(chǎn)品目錄中共有141個牌號，在以前的大部分光學(xué)玻璃組成中含有對環(huán)境污染嚴(yán)重的鉛和砷。該公司從1998年開始進行產(chǎn)品去除鉛和砷的研究工作，且取得了很大的成就，目前已陸續(xù)開發(fā)出了108個牌號的環(huán)保光學(xué)玻璃，產(chǎn)品的內(nèi)在質(zhì)量得到了很大的提高。

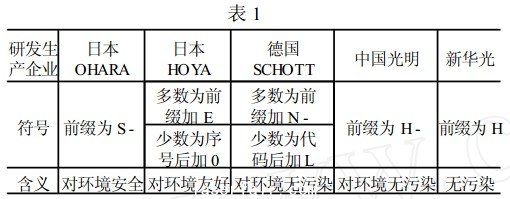

世界上的一些主要公司在環(huán)保光學(xué)玻璃方面的一些表示方法如表1所示。
轉(zhuǎn)載請注明出處。
相關(guān)文章
熱門資訊
精彩導(dǎo)讀
關(guān)注我們
